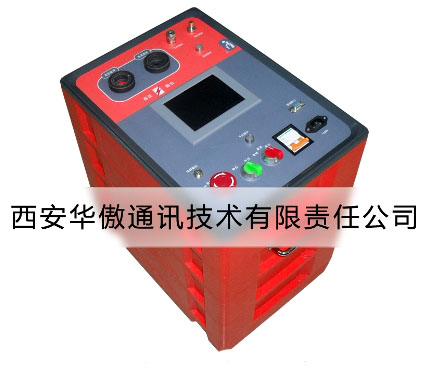

HGD-32超輕型電纜故障測試高壓發生器產品介紹

   　HGD-32超輕型電纜故障測試高壓發生器是我公司在長期從事電纜故障測試研究方面最新開發的創新型換代產品，產品性能處于國際、國內領先地位，滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、可配合任何進口、國產的電纜故障測試儀進行電纜的預定位，也可用于電纜故障的精確定點。

   HGD-32超輕型電纜故障測試高壓發生器體積小、重量輕、便于攜帶是它的最大特點，大大提高了現場使用的便攜性，告別了現場繁重的移動。特別是對于電纜故障測試及精確定點時提供了前所未有的高壓電源，替代了需要用80余公斤的試驗變壓器、操作箱、球間隙、放電棒及高壓脈沖電容，同時也解決了測試電纜時繁瑣的現場接線問題。HGD系列超輕型電纜故障測試高壓發生器采用了世界上最先進的工藝和技術，在功能、性能和產品集成化上都遠遠超過了其它所有同類產品，便于攜帶和現場使用，與華傲生產的KC-900S三級多次脈沖電纜故障測試儀等配套使用能夠?qū)Ω鞣N電纜故障進行粗測預定位。與聲磁同步定點儀DDY-3000等其他設備配套使用能夠?qū)Ω鞣N電纜故障進行精確定點。儀器集成了高頻高壓大功率開關電源、放電球間隙、放電棒以及高壓放電電容，接線簡單，操作安全方便。一體化設計，對被測故障電纜5秒放電一次，大大縮短故障定點時間，并且采用安全隔離模式， 對操作人員的安全提供有力保障。

HGD-32超輕型電纜故障測試高壓發生器適用范圍：

    是各類高阻接地型和疑難電纜故障定位儀的必備儀器。適用于各種電力電纜、鐵路信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。 由于采用了打火放電球間隙真空處理，儀器本身不產生放電聲，因此即使故障放電點靠近高壓脈沖施加端，也不會產生干擾，在短電纜故障定位中具有極大的優勢。同時打火放電機構不產生放電聲，能量集中于電纜故障點釋放出來，在同等容量的高壓放電裝置中，本儀器在電纜故障點打火放電所發出的聲音大小比普通的高壓放電裝置大三分之一到二分之一，使得故障定位更加容易。

HGD-32超輕型電纜故障測試高壓發生器產品特點

HGD-32超輕型電纜故障測試高壓發生器技術指標

◎內置電容： 2uF（可定制2uF-8uF）
◎工作方式： 直流/單次脈沖/周期脈沖
◎放電周期： 5s（可訂制5-30s可調）
◎        ： 電壓指示誤差：±2%
◎放電能量： 900J
◎供電電源： 220V±10% 50Hz±1%
◎海拔高度： 1000m以下
◎環境溫度： -5℃－40℃
◎相對濕度： ≤70％ (40℃時)
◎體 積： 350×280×350mm
◎質 量： 35kg
HGD-32超輕型電纜故障測試高壓發生器技術指標可能發生變化，具體實際各項指標請參照隨機說明書。

各項技術指標可調整，還可根據用戶需要訂做。
