地下電纜路徑探測儀在西安交大電纜故障測試中顯威力

測試時間：2015年3月15日
測試單位：西安交通大學 王老師
西安華傲通訊技術有限責任公司 曹工 周工
測試目的：查找10kV高壓電纜故障點
測試設備：KC-900三級多次脈沖電纜故障測試儀、DTY-5000地下電纜綜合探測儀、DDY-4000智能電纜故障定點儀、HGD-32電纜故障高壓一體化發生器。
現場情況：電纜為10kV的三相高壓油浸電纜
測試步驟 :
到達現場后得知電纜為三相高壓油浸電纜，用2500V搖表判斷電纜為單向接地故障，黃相接地。由于此電纜為油浸電纜，一般這種電纜都是“老電纜”年代比較久遠，電纜外鎧基本破損嚴重，使用普通電纜路徑儀找路徑會因?yàn)殡娎|外鎧基本破損嚴重導致信號衰減快使得測試信號非常不穩定。因?yàn)槟甏�久遠路徑信息基本無從得知，給電纜測試帶來了不小的麻煩，大概了解情況后確定了測試方案。

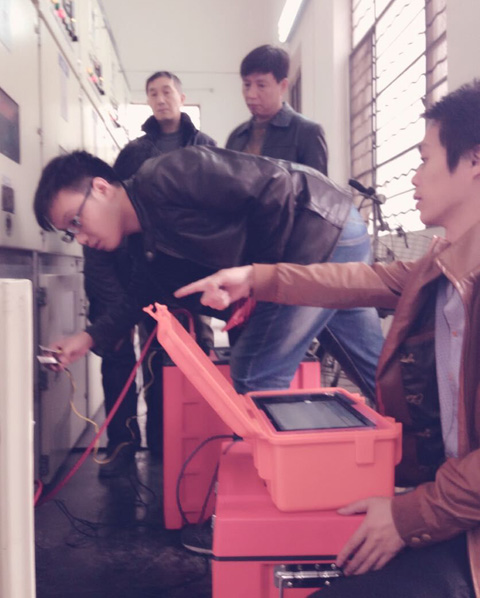

1.電纜故障距離測試：先使用KC-900電纜故障快測儀用電纜的好相測出電纜全場368米，后用“高壓閃絡法”和“三級多次脈沖法”測出故障相電纜158米處短路。

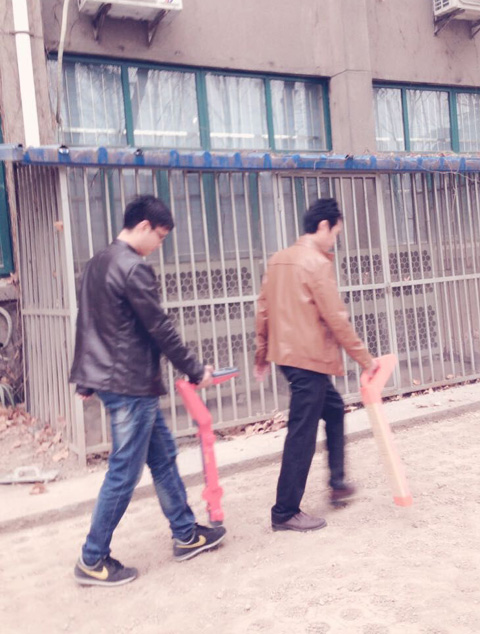

2.電纜路徑查找：客戶反映已經用自己的地下管線探測儀找出電纜路徑，可是在158米處沒有聽到故障點放電聲�？墒钦衣窂綍r(shí)信號非常不穩定？所以對自己找的路徑不是很肯定。之后我們用專業DTY-5000地下電纜路徑探測儀對電纜路徑進行了重新探測，發現客戶探測的路徑為其它電纜，（客戶使用的地下管線探測儀為一種管線探測類儀器，可以尋找管道位置和路徑，但是對于復雜的電纜路徑查找就會出現信號不穩定的情況，有了DTY-5000電纜綜合探測儀專業的濾波電路和先進的“電子羅盤”可在有強干擾的測試環境中輕松找到精確電纜路徑。）
3.故障點精確定點：找到正確的路徑后使用HGD-32高壓一體化信號發生器讓電纜故障點打火放點后使用DDY-4000智能電纜故障定點儀輕松精確定點。

測試結論：
對于電纜故障測試來說電纜路徑的準確探測也是尤為重要的，如果路徑找錯那樣故障距離測試再精確也是無用功，所以使用的電纜故障測試儀也是要跟上時代的步伐不斷的更新，真正做到用先進的儀器使每一位電力工作者成為電纜故障測試的專家。測試不再難、專家就是您！
