電纜故障測試儀再現神奇測得深達五米的電纜故障

相關產品

測試時間：2016年3月26日
測試地點：平頂山市
測試單位：平頂山市天地通電力安裝工程有限責任公司 葉經理 董工
西安華傲通訊技術有限責任公司 呂志龍
測試設備：KC-800電纜故障測試儀
故障類型：相間短路

現場情況：待測電纜是35KV高壓鋁芯電纜，全線穿管，故障類型為三相全部短路。

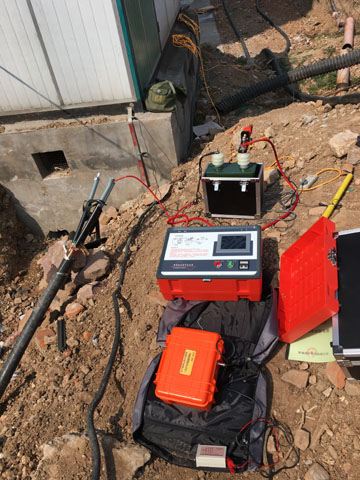

電纜故障測試現場

測試情況：到達現場后客戶已經將電纜兩端都從系統分離，用DZY-3000電纜故障測距主機紅黑夾子分別接ＡＢ兩相測得短路距離為267米，電纜全長為539米，接其他任意兩相測得結果都是一樣，所以就確定是三相全部短路。由于客戶了解電纜的敷設路徑，所以只是對大概260米范圍的路徑進行查找，用DTY-3000路徑儀發射機紅夾子接A相，黑夾子單獨接地，低頻高檔環路阻值560歐，在260米前后電纜埋得比較深，用80%法測得深度為5米，增益64db信號在800左右，信號很平穩沒有明顯的衰減。路徑清楚之后用高壓A相對鎧進行打火放電，電壓升至20KV充分放電，從200米處開始進行定點，最后找到故障點。確定之后客戶找來挖掘機進行開挖，兩個小時后挖出電纜找出故障點。

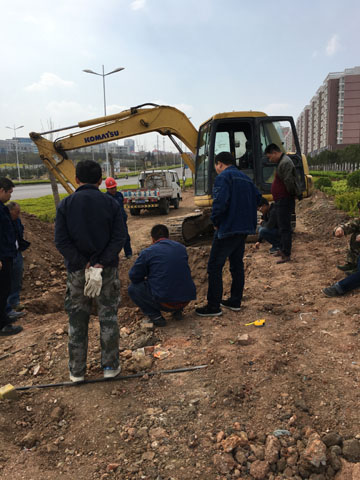

電纜故障點開挖現場

測試總結：對于整個測試的效率來看，在場的工作人員都感嘆到：“你們的測試設備確實很好，5米的深度竟然定點如此準確，測試精度確實非常高，操作也簡單，的確給我們帶來了很大的幫助。”其實測試故障并沒有多難，只要能夠熟練操作儀器，認真細心的做好測試過程中的每個環節，所有所謂的困難都不攻自破。

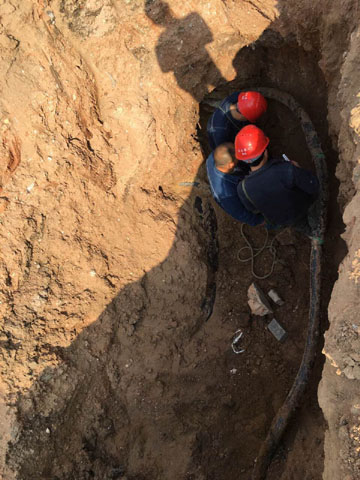

深達五米的電纜故障開挖點
