    地下電纜探測儀“A”字架定點是以跨步電壓為理論根據的。也就是說不論電纜出現什么故障，只要對土壤有漏電就能用“A”字架準確定出故障點位置，具體操作是：
1） 地下電纜綜合探測儀發射機接直連線紅夾子接有故障的相（線），黑夾子單獨接地，并且接地極距測試點越遠越好。
2） 打開發射機開關，頻率選低頻、功率選高檔，待發射機測阻抗穩定后，觀察阻抗值，一般應小于3000Ω,阻值越小越有利于測試。
3） 接收機頻率選擇與發射機對應（低頻），模式先選波峰查找路徑；調整增益，使讀出的信號強度值在900左右，光柵結合部有開口為易；沿信號的最強點走下去就是電纜路徑。需要測深時，將接收機穩定放置，按一下深度鍵，幾秒鐘后自動顯示深度值，幾秒鐘后又回復顯示信號強度值（測深時應遠離拐彎點、故障點一米以上）；在測路徑的同時觀察信號有無突變，如果有則把突變點記下，作為可疑點，再用“A”字架測試，確認是否是故障點，如果沒有突變點，就用“A”字架把這段（預判的區域）全線測一次。

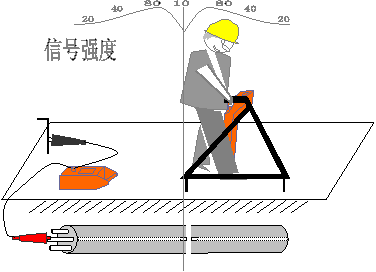

4） “A”字架的使用：當故障點對土壤有泄漏時，泄漏區就形成了以故障點為圓心的等電勢圓周圍的梯度電場均勻分布，“A”字架就是要測到等電勢圓周，當測到時兩針的中心就是等電勢圓周的圓心即故障點。怎樣算測到等電勢圓周呢？它的過程是這樣的：將“A”字架與接收機相連，接收機頻率與發射機對應，模式選“A”字架模式，增益適當大些50DB左右，”A”字架沿電纜走向（在上方、左、右偏移均可）間隔1米扎一次，在沒有泄漏的地方信號很小，只有幾十到100左右，當進入泄漏區時，信號會突然增大，信號強度達到999以上，此時要降增益，使信號強度顯示在900左右，再向前移動“A”字架，信號繼續增大，說明前針靠近故障點，再繼續向前移動”A”字架，信號突然減小，說明故障點在兩針之間，信號最小時，故障點在兩針中心，再向前移動”A”字架，信號又突然增大，說明后針靠近故障點。如果再向前移動“A”字架信號會逐漸降低，直到穩定在幾十到100左右，說明已過故障點，并走出泄漏區。此時可回頭再測，直到測出信號有突然增大，突然變小，再突然增大的變化過程。那么突然變小處“A”字架的中心下就是故障點。
