武漢市金海電力有限公司帶電電纜識別測試、電纜試扎器現場使用報告

測試時間：2015年1月25日
測試單位：武漢金海電力有限公司      羅主任
          西安華傲通訊技術有限責任公司   嚴工  張工
測試目的：找到要改線路的那條電纜
測試設備：CI-2000電纜識別儀、電纜試扎器
現場情況：電纜為380V的三相五線制的低壓電纜
測試步驟 :
1.我們到達現場后，電纜為三相五線制的低壓電纜，大概了解情況后，我們對帶電電纜識別儀、電纜試扎器儀器進行了自檢，保證儀器沒有任何的問題后進行下面的操作；
2. 我們把電纜兩端與配電柜全線分離（包括三火相，一零線，一地線）。
3.在末端，我們把電纜的紅相與系統地相連接（該相必須為好相）；在施加端，我們的發射機的紅夾子接紅相，黑夾子接系統地。
4.準備工作做好后，我們打開發射機，為了效果更明顯，我們選用高檔；待輸出電壓和輸出電流穩定后，我們用CI-2000電纜識別儀接收機在此處取基準值（第一取指針偏轉的基準值，第二保證始端和末端的紅相的相序沒問題）；
5.一切確保無誤后，然后我們?nèi)ガF(xiàn)場進行電纜識別。到達現場后，發現該處有8根電纜，所以我們要一根根的去用接收機去測試，每根都測試完后，我們發現只有一根電纜有向右很大幅度的擺動（和我們?nèi)〉没鶞?zhǔn)方向相同），其余7根基本不動，所以我們確定該根電纜是我們要識別的電纜。
6.然后我們用電纜刺扎器對其進行了刺扎，結果準確無誤，客戶對我公司的電纜識別儀及電纜安全刺扎器儀器十分滿意，尤其對CI電纜識別儀的發射機自帶電池不需市電供電，接收鉗為柔性卡鉗十分滿意，認為CI-2000電纜識別儀代表了當今電纜識別領域的發展方向。

測試結論：
    通過這次測試，讓我們對CI-2000電纜識別儀儀器的運用更加的熟悉，在測試過程中要注意一下的細節：
1，使用儀器前必須要自檢
2，所加的相線必須為好相
3，一定要注意中間的相序沒問題，如果相序有問題我們可以通過短接末端的所有相序，然后與系統地相連接
4，為了保持良好的回路，我們必須接系統地
5，要在施加端取基準值
6，待識別處的所有電纜都要一 一測試等；

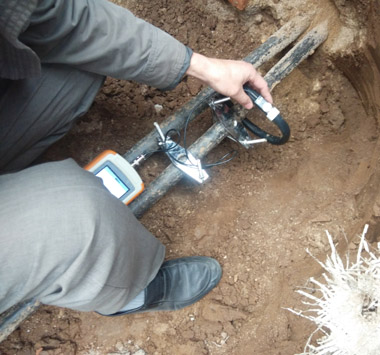

電纜識別儀使用現場

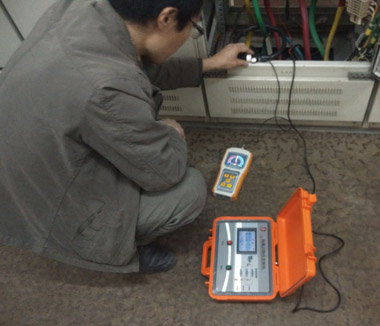

電纜識別儀使用現場
